利用 External C2 解决内网服务器无法出网的问题

本文作者: hl0rey (信安之路红蓝对抗小组永久负责人)

招新文章:信安之路红蓝对抗小组招募志同道合的朋友

想了很多题目,感觉都不合适,比如,初探 External C2、小白学 External C2、通过端口复用让无法主动出网内网机器在 CS 上线、菜鸡玩 Cobalt Strike 等等。

标题不能起的太长,又不想当标题党,所以就在开头把题目和测试环境先讲清楚。目标将内网一台 web 服务器的 80 端口映射出来,但是此 web 服务器是不能出网的。目标不能出网,但你又想用 CS(内网直接 connect 别的主机,多舒服)。

本文是通过实现这样的功能的一个小 Demo 来介绍下 external C2 这个功能。

Demo 代码地址:

https://github.com/hl0rey/Web_ExternalC2_Demo

externalC2 介绍

因为我这篇文章是面向新手的(尤其是 external C2 介绍部分,大佬可以略过),希望不熟悉 external C2 的朋友能够在看完这篇文章之后,也能自己尝试着手自定义 C2 通信来适应不同的场景。

什么是 externalC2

就如这个单词的字面意思一样:额外的 C2。externalC2 是 cobalt strike 开放给用户的接口。利用这个特性,用户让自己编写的程序在 cobalt strike 的 teamserver 和 beacon 之间处理 C2 通信的过程,也就是充当“翻译”的角色。

externalC2 的基本架构

完成一次 externalC2 通信逻辑上需要五个部分参与:

1、团队服务器(Teamserver)

cobalt strike 的核心部分,一切功能的基础。

2、Exterlnal C2 服务器(External C2 server)

依托于 Teamserver 启动的 External C2 服务,将开启一个端口,接收传入的请求。

3、第三方控制器(Third-party Controller)

自己编写的与 External C2 server 直接交互的程序,一般用来把第三方客户端传回的信息,翻译成 External C2 server 能懂的格式。

4、第三方客户端(Third-party Client)

用来获取被控端的基本信息和执行 CS 下发的 payload 的程序。

5、Beacon(SMB Beacon)

CS 功能的基础,一切的由 CS 下发的命令,最终都交由它来执行。

由于官方的架构图是英文的,看起来没有亲切感,所以我再画一遍。

从图中可以看出,使用 External C2 对我们最基本的要求是:

1、编写一个第三方控制器,该控制器可以通过 TCP 连接向 EternalC2 服务器发送数据和从 ExternalC2 服务器接收数据,并且能与第三方客户端进行通信。

2、编写一个第三方客户端,可以启动 Beacon,并且能通过命名管道与 Beacon 进行交互,还要能与第三方控制器进行通信。

ExternalC2 的通信协议

看代码是最能熟悉它的通信协议的方式,这里只介绍几个关键的点。

1、无认证的帧格式。

2、先是一个长度为四字节的小端字节序的表示长度的值(高级语言可能会使用大端字节序序列化数字为流,所以得保证这个数字得按照小端字节序序列化)。

3、根据长度读取真正的数据部分,也就是说要完成一次对结果的读取,要先读长度,在读内容。

4、进行写入操作时也是需要符合该格式。

5、与 external C2 服务器的通信,以及与命名管道的通信都遵循这个格式。

External C2组件

External C2 服务器

从客户端加载 contana 脚本即可。

externalc2_start("0.0.0.0",2222);

第三方控制器

想让被控端上线的时候,就先向 external C2 服务器请求建立一个会话,发送被控端的相关配置,服务端会返还需要执行的 Payload。每一个链接对应一个会话。

具体细节是:

首先设置当前会话,就是向 External C2 服务器发送被控端的相关信息,发送一个或多个数据包中包含 key=value 格式的键值对。具体格式如下:

设置发送完毕之后,向 external C2 服务器发送一个字符串 go,然后等 external C2 服务器返回 payload,第三方控制器需要把 payload 中继到第三方客户端,并且有第三方客户端执行它。当第三方控制器从 external C2 服务器断开连接时,teamserver 就会把当前连接对应的会话标记为失效会话,目前没有办法恢复已死的会话。(经过我对其协议的学习,感觉官方文档这句还是有有点绝对的,应该是存在断线重连的方法的。)

第三方客户端

第三方客户端负责执行从第三方控制端接收到的 payload。该 payload 是一个头部经过修改的可以自我引导、反射加载的 DLL(关于这部分内容可以参考参考链接中的 pe_to_shellcode)。用通常的进程注入技术就可以执行它。当 payload 处于运行状态时,第三方客户端即可以通过对前一阶段会话配置时设置的命名管道名称( \.\pipe\[pipe name] )的读写操作来与 Beacon 交互。

会话生命周期

推荐看下官方的示例代码,我顺便一起放到了 Demo 代码中。

实现目的的基本思路

实现目的主要有以下需要考虑的点:

1、 问题 :当 payload 成功执行之后,需要由第三方客户端完全接管与 Beacon 的交互。

解决方案 :所有与 Beacon 后续的交互,最终均是对命名管道的读写。命名管道可以直接作为文件来读写,多数脚本语言都支持该功能。

2、 问题 :因为目标不能出网,所以就无法向第三方客户端主动请求建立会话,也就是说按照官方生命周期的描述是无法建立会话的。

解决方案 :其实这一步不是必要,可以省略,或者将其变为第三方控制器先向External C2服务器请求payload,然后将 payload 直接发送给第三方客户端,让它执行即可。

3、 问题 :Beacon 返回执行结果时,无法主动向外发送数据。

解决方案 :可以在第三方控制器对第三方控制器进行轮询解决该问题。会话退出的消息同理。

这个需求的难点在于把所有第三方控制器、Beacon 主动对外的访问都转化为第三方控制器对第三方客户端的请求,变主动为被动。

具体实现

主要有 3 个模块参与:

第三方控制器 :保存 payload 和轮询第三方客户端;

第三方客户端 A:payload 执行与管道中继;

第三方客户端 B:第三方控制器请求中继)。

官方的会话生命周期描述不符合当前需求,符合当前的需求的会话生命周期如下:

1、在 webshell 里确定目标服务器的类型,第三方控制器向 External C2 服务器请求 payload,并将返回的 paylaod 保存起来。

2、根据保存起来的 payload 生成可加载 payload 的可执行文件,也就是为了用第三方客户端执行 payload 而做准备。

3、通过 webshell 把第三方客户端 A 和 payload 传送到目标机器上,并且执行。

4、将第三方客户端 B(符合目标服务器环境的 web 服务端脚本)传送到目标 web 路径下,后续的与第三方客户端 A 的交互,由它完成。

5、告知第三方控制器上一步上传的服务端脚本(第三方客户端B)的路径。

6、第三方控制器命令第三方客户端 B 从第三方客户端 A 获取 metadata,第三方客户端 A 获取 metadata 并且回传。

7、第三方控制器将获取到的 metadata 发送给 External C2 服务器,此时 Cobalt strike 中已经出现上线的机器。

8、第三方控制器将任务下发给第三方客户端,并开始轮询是否有结果返回(时间间隔可以长一些,频繁的访问不是好事)。

9、第三方控制器轮询第三方客户端时,发现其返回来命名管道读写失败的信息,第三方控制器断开与 External C2 服务器的连接。

第三方控制器 python 编写,因为涉及到 HTTP 请求,可以直接使用 requests 库。第三方客户端分为两个部分,分别用 C 和 PHP 编写,C 的部分负责保持与 Beacon 命名管道的持久连接(为了不让 beacon 认为自己掉线了),并且创建管道供 PHP 部分读写,PHP 部分负责将数据中继出来,返回给第三方控制器。

功能测试

环境准备

一台 win7,普通客户机(虚拟机)

一台 win10,web 服务器,有 php 运行环境(我的物理机)

一台 kali,攻击机,cobalt strike3.13 运行 External C2 服务(虚拟机)

前期先把 C 程序编译好,我使用 VS2019 编写并编译可以正常使用。


启动 TeamServer,使用客户端连接 TeamServer,并且加载 externalc2.cna。

服务端出现这个就成功了。


执行第三方控制器,事先需在第三方控制器脚本中配置好 External C2 服务器的地址。脚本将 payload 保存在脚本当前路径下的 payload 目录中,名为 payload.bin。

接下来,将第三方客户端以及 payload 上传至目标服务器,也就是 win10 上。

先启动一个 notepad,因为默认情况下会把 payload 注入进 notepad 进程。然后先后运行 RemoteThreadInject.exe 和 PipeOperationRelay.exe。当看到 all pipe are ok。就说明程序运行所需要的所有管道都建立好了。

然后去第三方控制器里配置上传的 piperw.php 的 url。


回车之后,上线成功。

测试下功能是否正常,查看进程。

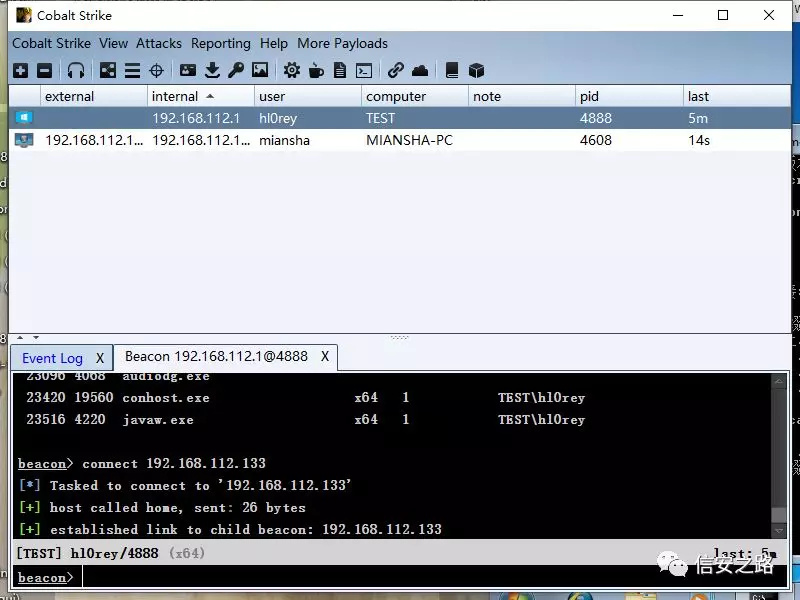

测试 TCP Beacon,在另一台主机上执行 TCP Beacon。

可以正常进行链接。

测试 TCP Beacon 的功能。

查看进程:

查看文件:

后话

1、每次断开与命名管道的连接,再次打开时,必须重新发送上线包,在这上边栽了三天,才发现这个问题。最终通过写一个管道访问中继程序解决了这个问题,断开命名管道的连接,beacon 就认为自己掉线了。

2、php 的 recourse 指针无法放到 session 中。但这个不能叫坑,正常可以理解的特性。

3、有些东西做出来之后,才知道有没有用。External C2 表现并不好,在一些操作上表现出了极差的稳定性,看到官网的文档是 2016 年,也许作者并没有把重心放在这上边,因为不是开源的,别人也没法帮他,只能等着了。

4、因为是测试代码,所以保留了很多调试输出。

5、我用 win10 做 web 服务器是因为想下周干点别的,不想解决兼容性问题了。
